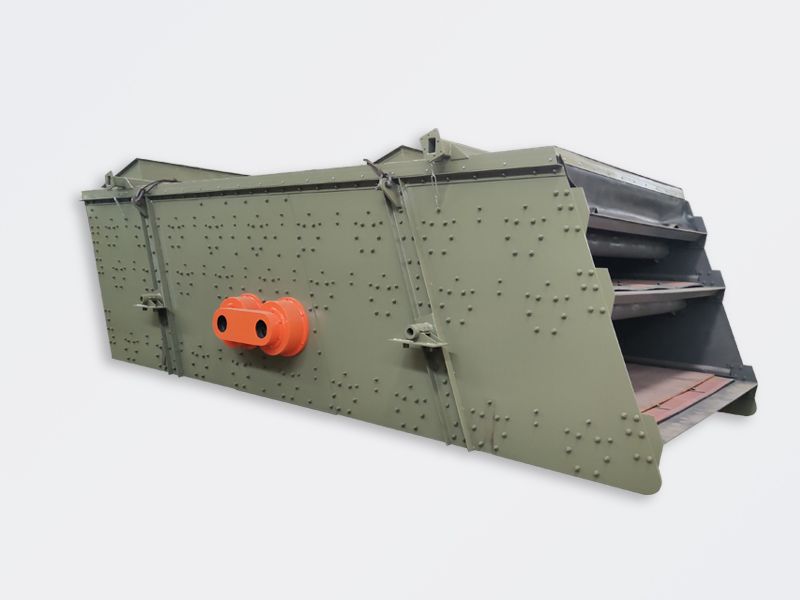

方形摇摆筛
相关产品：
适用行业
化工、食品、冶金、建材
适用物料
化肥、尿素、纯碱、钙粉、树脂、三聚氰胺、砂糖、食盐、淀粉、奶粉、金属、磁性材料、涂料、耐火材料
产品简介
QMFY方形摇摆筛，是一种有效模拟人工筛分原理的筛分设备（筛分精度、效率、筛网寿命均是常规圆筛的5-10倍），通过特定的往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛面，达到筛分效率高和产量大。广泛使用于化肥、尿素、化工粉体、PVC行业、纯碱、淀粉、医药、陶瓷、粮食等行业的干湿物料的筛选处理，能够满足大产量、高密度筛分。该系列设备具有筛分效率高，筛网利用率高，工作稳定可靠，不易将合格的颗粒振碎，避免污染，是一种环保型筛分设备。
工作原理
QMFY方形摇摆筛其驱动装置所产生的振动力是一一绕定轴方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。
QMFY方形摇摆筛的工作原理为：筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物料通过筛落到下层，成为筛下物，大于筛面孔径的物料经 连续翻滚跳跃运动后从排料口排出，完成筛分工作。
产品特点
1、自清网效果非常好，每层筛网均设有筛网防堵清理装置，不堵网；
2、处理量大，降低了成品物料中的粉末含量，是普通筛子的10倍；
3、筛网利用率高，无垂直振动，寿命长；
4、全封闭结构无粉尘污染，改善操作员的工作环境；
5、对基础的动载很小。
QMFY方形摇摆筛安装简图
| 型号 | 有效筛分面积 (m2) | 功率 | 筛面倾角 (°) | 层数 | 回转频次 (r/min ) | 筛箱行程 (mm ) | 外形尺寸(mm) |
| (KW) | AxBxC | ||||||
| QMFY1030 | 3 | 3 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x1700x1917 |
| QMFY1036 | 3.6 | 4442x1700x1917 | |||||
| QMFY1230 | 3.6 | 4 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x1900x1917 |
| QMFY1236 | 4.32 | 4442x1900x1917 | |||||
| QMFY1530 | 4.5 | 5.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x220x1917 |
| QMFY1536 | 5.4 | 4442x2200x1917 | |||||
| QMFY1830 | 5.4 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x2500x1917 |
| QMFY1836 | 6.48 | 4442x2500x1917 | |||||
| QMFY2030 | 6 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x2700x1917 |
| QMFY2036 | 7.2 | 4442x2700x1917 |
注：以上方形摇摆筛型号尺寸为标准机型，如用户有特殊要求可量身定做。
